鄭州彩色瀝青路面

鄭州彩色瀝青路面施工

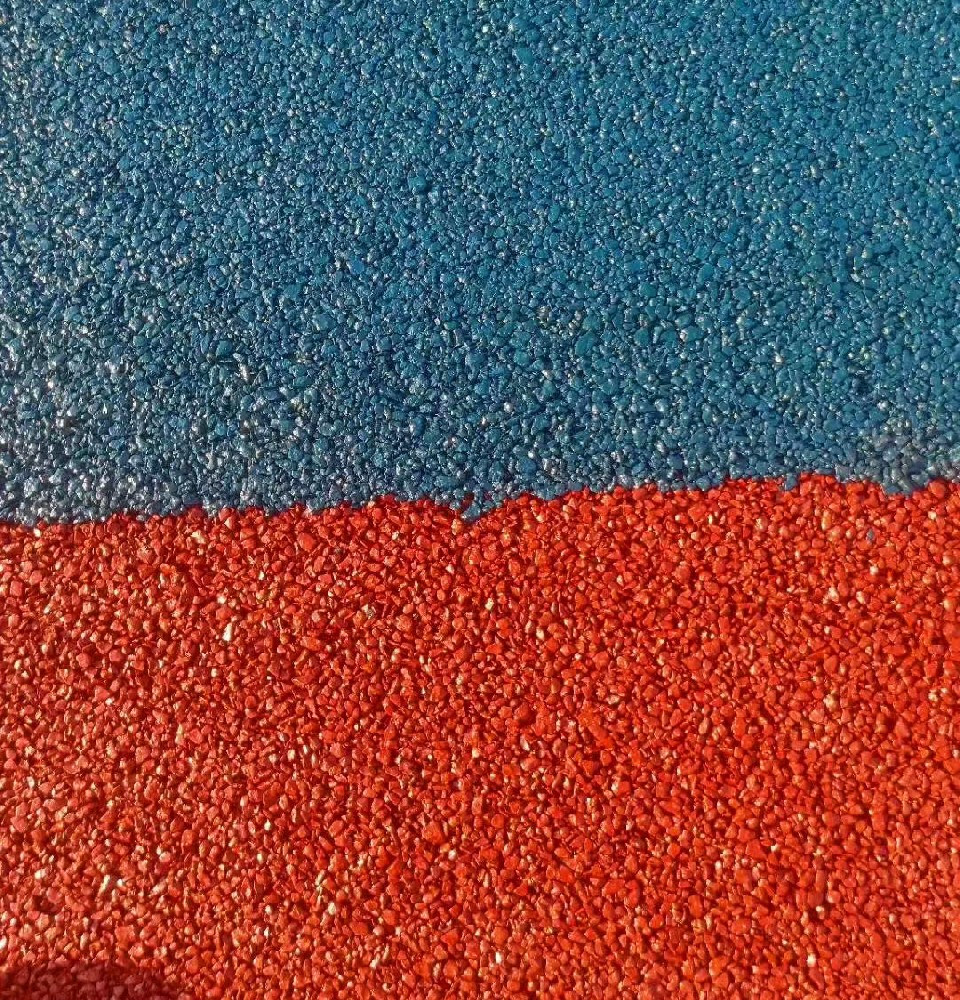

一、熱拌彩色瀝青混凝土的拌制鄭州彩色瀝青廠家

1、熱拌彩色瀝青混凝土的拌制方法與技術要求與普通瀝青混凝土基本相同。鄭州彩色瀝青廠家

2、在生產彩色瀝青混凝土之前，應將拌缸清洗干凈，膠結料輸送管線應另行設置，以防止原有黑色瀝青污染。鄭州彩色瀝青廠家

3、為了不影響COLOURKS SS明色瀝青的使用品質，在施工拌和之前，當儲藏天數小于7天時儲存溫度應控制在140-150℃，當儲藏天數大于7天時儲存溫度應控制在100-120℃或者常溫，把膠結料冷卻硬化到常溫，用燃燒器再加熱時，為了防止膠結料局部受熱，到儲藏膠結料的一半溶解之前，請采用間隔時間方式進行加熱。(例如：2小時升溫，1小時滅火)。鄭州彩色瀝青廠家

4、彩色瀝青膠結料的`施工溫度宜通過在 135℃及 175℃條件下測定粘度-溫度曲線確定。缺乏粘溫曲線數據時，可參照以下范圍選擇：COLOURKS SS-Ⅰ彩色瀝青膠結料加熱溫度 150～160℃， 石料加熱溫度 170～180℃，拌和溫度160～175℃，出料溫度 155～165℃，攤鋪溫度不低于145℃，初壓溫度135～150℃，碾壓終了溫度不低于85℃。鄭州彩色瀝青廠家COLOURKSSS-II彩色瀝青膠結料加熱溫度 160～170℃， 石料加熱溫度 175～185℃，拌和溫度170～180℃，出料溫度 165～175℃，攤鋪溫度不低于155℃，初壓溫度155～165℃，碾壓終了溫度不低于90℃。鄭州彩色瀝青廠家

5、為使顏料分布均勻，應合理確定拌和時間。拌和時間一般要比普通瀝青混凝土增加10～15s。鄭州彩色瀝青廠家

6、嚴格控制拌和溫度和拌和時間。每盤料拌和溫度差異小于5℃，拌和時間差異小于3s。鄭州彩色瀝青廠家

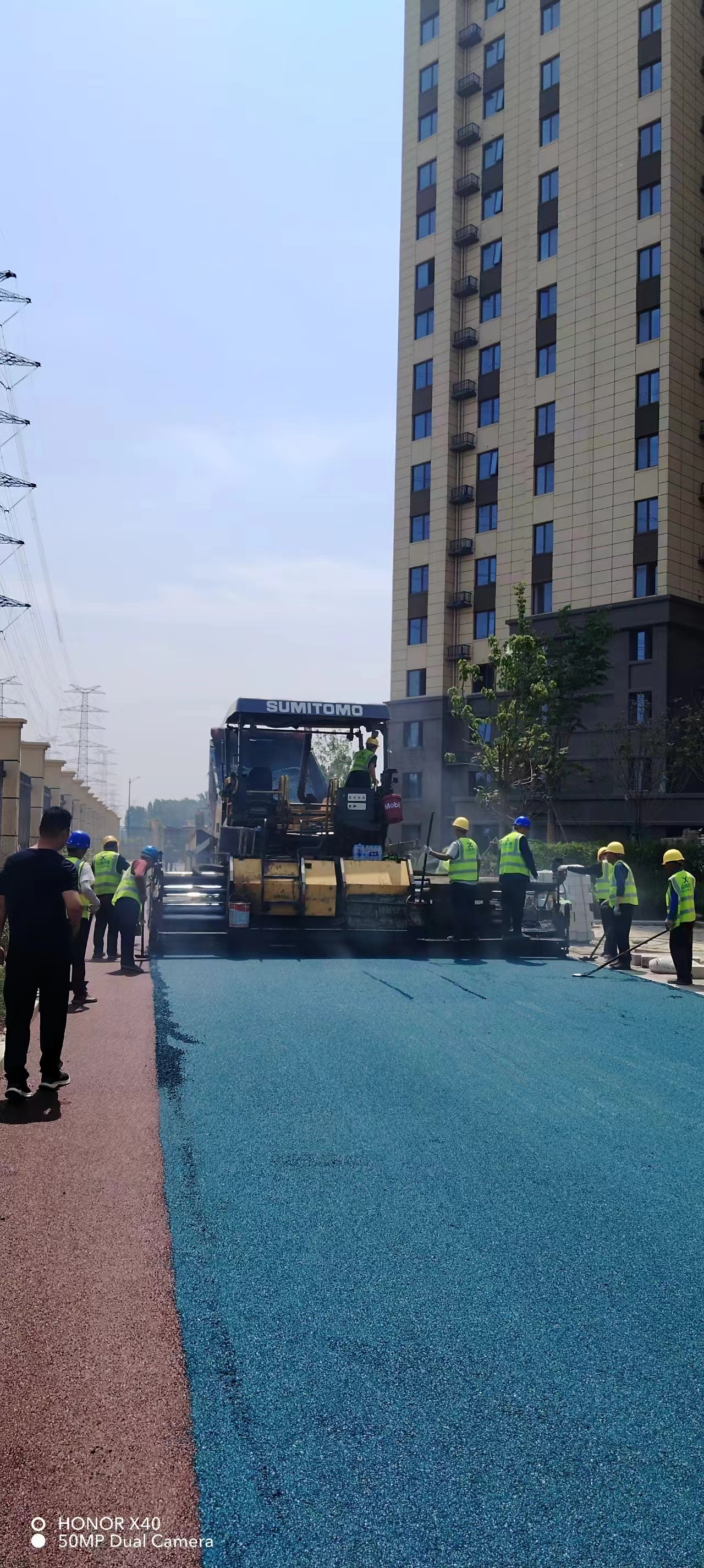

鄭州瀝青路面攤鋪施工
