1、混合料的拌和——鄭州混凝土路面主要施工工藝

（１）粗、細集料應分類堆放和供料，取自不同料源的集料應分開堆放，應對每個料源的材料進行抽樣試驗，并應經(jīng)工程師批準。

（２）按目標配合比設計，生產(chǎn)配合比設計，生產(chǎn)配合驗證三個階段進行試拌、試鋪后，進行大批生產(chǎn)。

（３）每種規(guī)格的集料、礦料和瀝青都必須分別按要求的比例進行配料。

（４）瀝青材料采用導熱油加熱，加熱溫度在１５５～１６５℃范圍內(nèi)，礦料加熱溫度為１６０～１７５℃，瀝青與礦料的加熱溫度應調(diào)節(jié)到能使拌和的瀝青混凝土出廠溫度在１４５～１６５℃，不準有花白料、超溫料，混合料超過１９５℃者應廢棄，并應保證運到施工現(xiàn)場的溫度不低于１４０～１５５℃。

瀝青混合料的施工溫度（℃）瀝青加熱溫度：１５５～１６５礦料溫度：１６０～１７５、混合料出廠溫度：正常范圍１４５～１６５超過１９５廢棄、混合料運輸?shù)浆F(xiàn)場：溫度不低于１４０－１５５、攤鋪溫度：不低于１３５～１５０、碾壓溫度：不低于１３０～１４５、碾壓終了溫度：不低于７０～８０、開放交通的路表面溫度：不高于５０。

（５）熱料篩分用最大篩孔應合適選定，避免產(chǎn)生超尺寸顆粒。

（６）瀝青混合料的拌和時間應以混合料拌和均勻、所有礦料顆料全部裹覆瀝青結(jié)合料為度，并經(jīng)試拌確定，間歇式拌和機每鍋拌和時間宜為３０－５０ｓ（其中干拌時間不得小于５ｓ）。

（７）拌好的瀝青混合料應均勻一致，無花白料，無結(jié)團成塊或嚴重的粗料分離現(xiàn)象，不符合要求時不得使用，并應及時調(diào)整。

（８）出廠瀝青混合料應按現(xiàn)行試驗方法測量運料車中混合料的溫度。

（９）拌和瀝青混合料不立即鋪筑時，可放成品貯料倉貯存，貯料倉無保溫設備時，允許的貯存時間應符合攤鋪溫度要求為準，有保溫設備的儲料倉儲料時間不宜超過６小時。

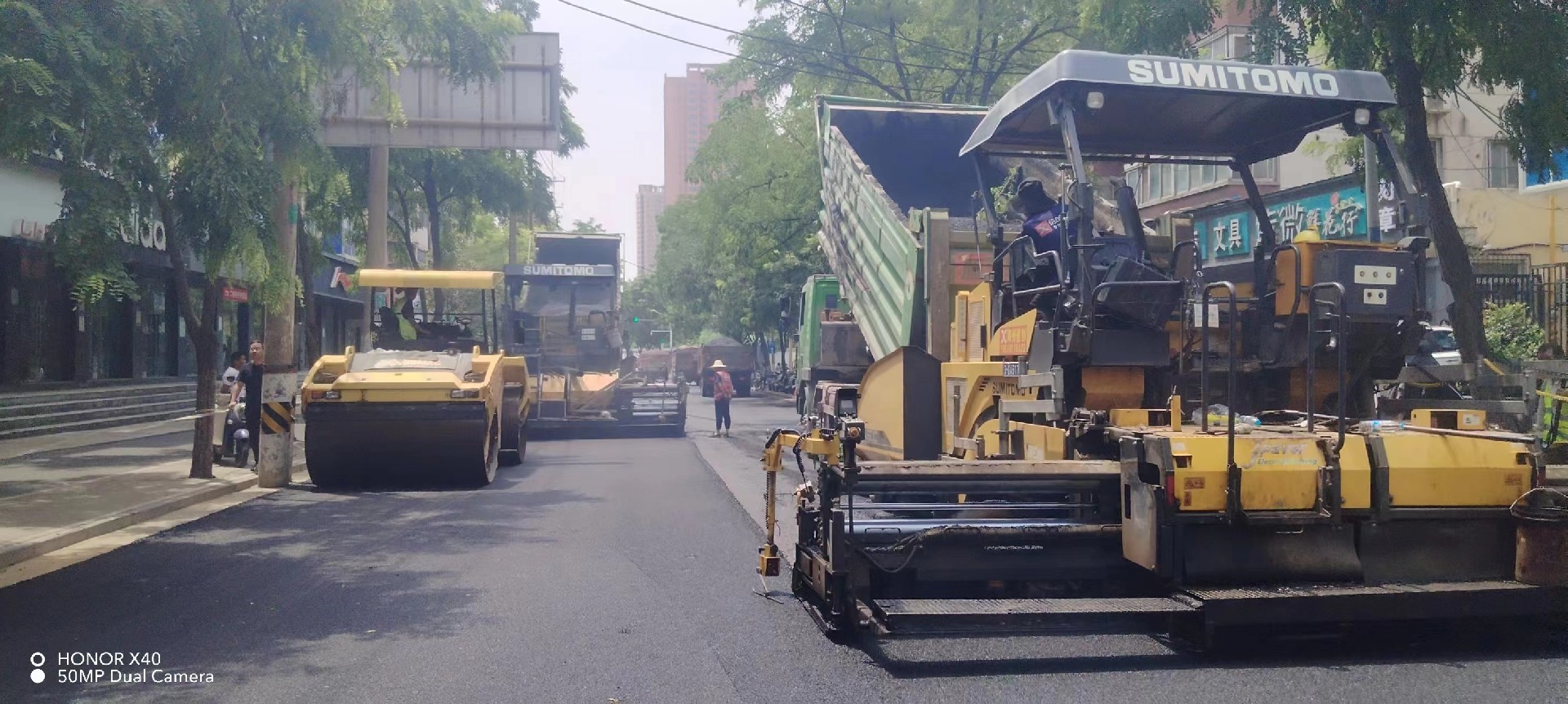

鄭州瀝青路面施工
